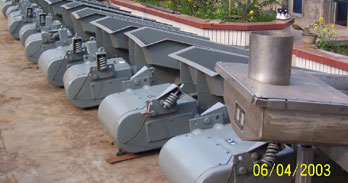

GZ系列電磁振動給料機

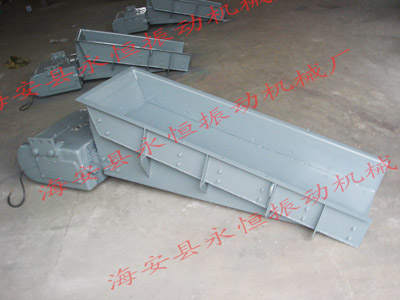

封閉式電磁振動給料機
一、用途特點
電磁振動給料機(慣性振動給料機)廣泛使用在冶金、煤炭、電子、機械、化工、建材、輕工、糧食等行業中，在生產流程中，用于把塊狀、顆粒狀、粉狀物料從貯料倉或漏斗中定量、均勻、連續地給到受料裝置中去。
1.慣性振動給料機電氣控制采用半波整流電路，可無級調節給料量，可用于自動控制的生產流程中，實現生產過程自動化。
2.無轉動零部件，不需潤滑，結構簡單，維修方便。
3.慣性振動給料機物料是微拋運動，料槽磨損小。
4.慣性振動給料機采用合金鋼板制成的料槽，可適用輸送高溫磨損嚴重及有腐蝕性的物料等。
電磁振動給料機
二、設備選型及配置
1.主機選型
類 型 生產率計算容重（T/m3） 用 途 基本型 1.6 無其它要求的物料給料 上振型 1.6 配置空間不夠的情況下安裝使用，其它與基本型相同 封閉型 1.6 易碎顆粒、粉塵較大及揮發性物料給料 輕槽型 1.0 比重較小的輕物料給料 平槽型 按配煤條件給出 薄料層均勻給料 寬槽型 按配煤條件給出 主要用于選煤，亦可用于向篩分設備給料
實際容重大于或小于上述計算容重時，生產率按實際物料容重進行換算。
對于粒度小于1mm的物料，輸送速度下降，含水量大于10%的潮濕粘性物不能正常輸送。料層厚度超過一定值，會妨礙正常給料，推薦料層厚度H=（1/3～1/4）槽高.
2.配套控制箱
配套控制箱分為手動控制和自動控制兩種。自動控制打留有控制信號接口，可將微機控制信號輸入控制箱，實現自動控制。控制箱基本電路采用移相觸發器控制固態繼電器作為主回路整流控制原件，可靠性好，壽命長，是一種新型控制電路。控制箱分為掛式與臺式兩種，訂貨時請注明。
3.料倉下料溜咀的配置
電磁振動給料機設計時未考慮倉壓的影響，為保證給料機正常工作及滿足給料量要求，應盡量減少倉壓對給料機的影響。因此在設計溜咀時，應用溜咀的后側板承擔料柱的垂直壓力，溜咀型式及配置參見下圖。
型號 A B C D E F GZ1 20 ＜50 ＜20 150 70 20 GZ2 20 ＜65 ＜20 150 100 30 GZ3 20 ＜90 ＜30 250 120 40 GZ4 30 ＜110 ＜40 250 160 40 GZ5 30 ＜150 ＜40 350 200 50
料倉出口應考慮設置閘門，以便于調節料槽中料層厚度及維修更換料槽時關閉料倉中的物料。
電磁振動給料機設計時未考慮倉壓的影響，為保證給料機正常工作及滿足給料量要求，應盡量減少倉壓對給料機的影響。因此在設計溜咀時，應用溜咀的后側板承擔料柱的垂直壓力，溜咀型式及配置參見下圖。
三、主要技術參數
類型 型號 生產率
噸/時 給料粒度
（mm） 雙振幅
（mm） 振動頻率
（次/分） 供電
電壓
（V） 電流（安） 有功功率
（KW） 重量
（Kg） 水平 -10° 工作電流 表示電流 基本型 GZ1 5 7 50 1.75 3000 220 1.34 1 0.06 77 GZ2 10 14 50 3.0 2.3 0.15 151 GZ3 25 35 75 4.6 3.5 0.2 233 GZ4 50 70 100 8.4 7 0.45 460 GZ5 100 140 150 12.7 10.6 0.65 668 GZ6 150 210 100 1.5 380 16.4 13.3 1.5 1271 GZ7 250 350 300 24.6 20 2.5 1920 GZ8 400 560 300 39.4 32 4.0 3040 GZ9 600 840 500 47.6 38.6 5.5 3750 GZ10 750 1050 500 39.4×2 32×2 4.0×2 6491 GZ11 1000 1400 500 47.6×2 38.6×2 5.5×2 7680 上振型 GZ3S 25 35 75 1.75 220 4.6 3.8 0.20 242 GZ4S 50 70 100 8.4 7 0.45 457 GZ5S 100 140 150 12.7 10.6 0.65 666 GZ6S 150 210 200 1.5 380 16.4 13.3 1.5 1246 GZ7S 250 350 250 24.6 20 2.5 1963 GZ8S 400 560 300 39.4 32 4.0 3306 封閉型 GZ1F 4 5.6 40 1.75 220 1.34 1 0.06 78 3.0 2.3 0.15 154 GZ2F 8 11.2 40 4.6 3.8 0.20 247 8.4 7 0.45 464 GZ3F 20 28 60 12.7 10.6 0.65 668 GZ4F 40 50 60 380 16.4 13.3 1.5 1278 GZ5F 80 112 80 GZ6F 120 168 80 1.5 輕槽型 GZ5Q 100 140 200 1.75 220 12.7 10.6 0.65 653 GZ6Q 150 200 250 1.5 380 16.4 13.3 1.5 1326 GZ7Q 250 350 300 24.6 20 2.5 1992 GZ8Q 400 560 350 39.4 32 4.0 3046 平槽型 GZ5P 50 140 100 1.75 220 12.7 10.6 0.65 633 GZ6P 75 210 300 1.5 380 16.4 13.3 1.5 1238 GZ7P 125 350 350 24.6 20 2.5 1858 寬槽型 GZ5K1 200 100 1.5 220 12.7×2 10.6×2 0.65×2 1212 GZ5K2 240 100 12.7×2 10.6×2 0.65×2 1343 GZ5K3 270 100 12.7×2 10.6×2 0.65×2 1376 GZ5K4 300 100 12.7×2 10.6×2 0.65×2 1408
給料機型號 普通控制箱型號 給料機型號 普通控制箱型號 GZ1 XKZ-5G2 GZ6,GZ7 XKZ-50G3 GZ2,GZ3 XKZ-10G2 GZ8,GZ9 XKZ-200G3 GZ4,GZ5 XKZ-20G2 GZ10,GZ11 GZ5K(1-4) XKZ-50G2
封閉式電磁振動給料機
一、用途特點
電磁振動給料機(慣性振動給料機)廣泛使用在冶金、煤炭、電子、機械、化工、建材、輕工、糧食等行業中，在生產流程中，用于把塊狀、顆粒狀、粉狀物料從貯料倉或漏斗中定量、均勻、連續地給到受料裝置中去。
1.慣性振動給料機電氣控制采用半波整流電路，可無級調節給料量，可用于自動控制的生產流程中，實現生產過程自動化。
2.無轉動零部件，不需潤滑，結構簡單，維修方便。
3.慣性振動給料機物料是微拋運動，料槽磨損小。
4.慣性振動給料機采用合金鋼板制成的料槽，可適用輸送高溫磨損嚴重及有腐蝕性的物料等。
電磁振動給料機
二、設備選型及配置
1.主機選型
類 型 | 生產率計算容重（T/m3） | 用 途 |
基本型 | 1.6 | 無其它要求的物料給料 |
上振型 | 1.6 | 配置空間不夠的情況下安裝使用，其它與基本型相同 |
封閉型 | 1.6 | 易碎顆粒、粉塵較大及揮發性物料給料 |
輕槽型 | 1.0 | 比重較小的輕物料給料 |
平槽型 | 按配煤條件給出 | 薄料層均勻給料 |
寬槽型 | 按配煤條件給出 | 主要用于選煤，亦可用于向篩分設備給料 |
實際容重大于或小于上述計算容重時，生產率按實際物料容重進行換算。
對于粒度小于1mm的物料，輸送速度下降，含水量大于10%的潮濕粘性物不能正常輸送。料層厚度超過一定值，會妨礙正常給料，推薦料層厚度H=（1/3～1/4）槽高.
2.配套控制箱
配套控制箱分為手動控制和自動控制兩種。自動控制打留有控制信號接口，可將微機控制信號輸入控制箱，實現自動控制。控制箱基本電路采用移相觸發器控制固態繼電器作為主回路整流控制原件，可靠性好，壽命長，是一種新型控制電路。控制箱分為掛式與臺式兩種，訂貨時請注明。
3.料倉下料溜咀的配置
電磁振動給料機設計時未考慮倉壓的影響，為保證給料機正常工作及滿足給料量要求，應盡量減少倉壓對給料機的影響。因此在設計溜咀時，應用溜咀的后側板承擔料柱的垂直壓力，溜咀型式及配置參見下圖。
型號 | A | B | C | D | E | F |
GZ1 | 20 | ＜50 | ＜20 | 150 | 70 | 20 |
GZ2 | 20 | ＜65 | ＜20 | 150 | 100 | 30 |
GZ3 | 20 | ＜90 | ＜30 | 250 | 120 | 40 |
GZ4 | 30 | ＜110 | ＜40 | 250 | 160 | 40 |
GZ5 | 30 | ＜150 | ＜40 | 350 | 200 | 50 |
.gif)
.gif)
料倉出口應考慮設置閘門，以便于調節料槽中料層厚度及維修更換料槽時關閉料倉中的物料。
電磁振動給料機設計時未考慮倉壓的影響，為保證給料機正常工作及滿足給料量要求，應盡量減少倉壓對給料機的影響。因此在設計溜咀時，應用溜咀的后側板承擔料柱的垂直壓力，溜咀型式及配置參見下圖。
三、主要技術參數
類型 | 型號 | 生產率 噸/時 | 給料粒度 （mm） | 雙振幅 （mm） | 振動頻率 （次/分） | 供電 電壓 （V） | 電流（安） | 有功功率 （KW） | 重量 （Kg） | ||
水平 | -10° | 工作電流 | 表示電流 | ||||||||
| 基本型 | GZ1 | 5 | 7 | 50 | 1.75 | 3000 | 220 | 1.34 | 1 | 0.06 | 77 |
GZ2 | 10 | 14 | 50 | ||||||||
3.0 | 2.3 | 0.15 | 151 | ||||||||
GZ3 | 25 | 35 | 75 | ||||||||
4.6 | 3.5 | 0.2 | 233 | ||||||||
GZ4 | 50 | 70 | 100 | ||||||||
8.4 | 7 | 0.45 | 460 | ||||||||
GZ5 | 100 | 140 | 150 | ||||||||
12.7 | 10.6 | 0.65 | 668 | ||||||||
GZ6 | 150 | 210 | 100 | 1.5 | |||||||
380 | 16.4 | 13.3 | 1.5 | 1271 | |||||||
GZ7 | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1920 | ||||
GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3040 | ||||
GZ9 | 600 | 840 | 500 | 47.6 | 38.6 | 5.5 | 3750 | ||||
GZ10 | 750 | 1050 | 500 | 39.4×2 | 32×2 | 4.0×2 | 6491 | ||||
GZ11 | 1000 | 1400 | 500 | 47.6×2 | 38.6×2 | 5.5×2 | 7680 | ||||
| 上振型 | GZ3S | 25 | 35 | 75 | 1.75 | 220 | 4.6 | 3.8 | 0.20 | 242 | |
GZ4S | 50 | 70 | 100 | 8.4 | 7 | 0.45 | 457 | ||||
GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 666 | ||||
GZ6S | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1246 | ||
GZ7S | 250 | 350 | 250 | 24.6 | 20 | 2.5 | 1963 | ||||
GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3306 | ||||
| 封閉型 | GZ1F | 4 | 5.6 | 40 | 1.75 | 220 | 1.34 | 1 | 0.06 | 78 | |
3.0 | 2.3 | 0.15 | 154 | ||||||||
GZ2F | 8 | 11.2 | 40 | 4.6 | 3.8 | 0.20 | 247 | ||||
8.4 | 7 | 0.45 | 464 | ||||||||
GZ3F | 20 | 28 | 60 | ||||||||
12.7 | 10.6 | 0.65 | 668 | ||||||||
GZ4F | 40 | 50 | 60 | 380 | 16.4 | 13.3 | 1.5 | 1278 | |||
GZ5F | 80 | 112 | 80 | ||||||||
GZ6F | 120 | 168 | 80 | 1.5 | |||||||
| 輕槽型 | GZ5Q | 100 | 140 | 200 | 1.75 | 220 | 12.7 | 10.6 | 0.65 | 653 | |
GZ6Q | 150 | 200 | 250 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1326 | ||
GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1992 | ||||
GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4.0 | 3046 | ||||
| 平槽型 | GZ5P | 50 | 140 | 100 | 1.75 | 220 | 12.7 | 10.6 | 0.65 | 633 | |
GZ6P | 75 | 210 | 300 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1238 | ||
GZ7P | 125 | 350 | 350 | 24.6 | 20 | 2.5 | 1858 | ||||
| 寬槽型 | GZ5K1 | 200 | 100 | 1.5 | 220 | 12.7×2 | 10.6×2 | 0.65×2 | 1212 | ||
GZ5K2 | 240 | 100 | 12.7×2 | 10.6×2 | 0.65×2 | 1343 | |||||
GZ5K3 | 270 | 100 | 12.7×2 | 10.6×2 | 0.65×2 | 1376 | |||||
GZ5K4 | 300 | 100 | 12.7×2 | 10.6×2 | 0.65×2 | 1408 | |||||
給料機型號 | 普通控制箱型號 | 給料機型號 | 普通控制箱型號 |
GZ1 | XKZ-5G2 | GZ6,GZ7 | XKZ-50G3 |
GZ2,GZ3 | XKZ-10G2 | GZ8,GZ9 | XKZ-200G3 |
GZ4,GZ5 | XKZ-20G2 | GZ10,GZ11 | |
GZ5K(1-4) | XKZ-50G2 |
