一、概述

　　YZDS系列振動篩為一種圓運動振動篩，該系列振動篩適用于冶金、礦山、煤炭、建材、化工、電力、交通、輕工等部門進行各種物料的分級。它具有如下特點：
　　1、結構新穎，處理能力大，篩分效率高。
　　2、采用振動電機作為激振源，使用維修方便。
　　3、采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔。
　　4、采用橡膠陌振彈簧，壽命長、噪聲小、過共振區平穩等。

　　二、工作原理

　　YZDS系列振動篩為單鈾圓運動慣性振動篩，它是利用慣性電機工作時，偏心塊產生的慣性力迫使篩箱產生振動，使加到篩機篩面上的物料產生拋擲運動，從而使一定粒度的物料顆粒透過篩孔，實現篩分操作。
由于激據器布置在篩箱重心的上方 故篩箱兩端橢圓長軸成正八字形，且結料端橢圓長軸的上端朝向排料方向，有利于給到箱機上的物料迅速敬開*而誹料端橢圓長軸上端逆著排科方向，減低物料運動速度，有利于難篩物料透篩 且圓弧狀的篩面又增大了篩機的有效面積，從而可以提高其處理能力。

　　三、結構與型號

篩箱

　　篩箱是篩機的承裁部件，由側板、承料板、出科柜、聯接梁主梁，保護板等組合而成的套體結構，用以傳遞激振力，具有足夠的強度和剛度。

　　慣性電機：
　　采用ZG系列振動電機作為振源，它利用兩端軸伸偏心塊旋轉產生的離心力得到額定激振P。

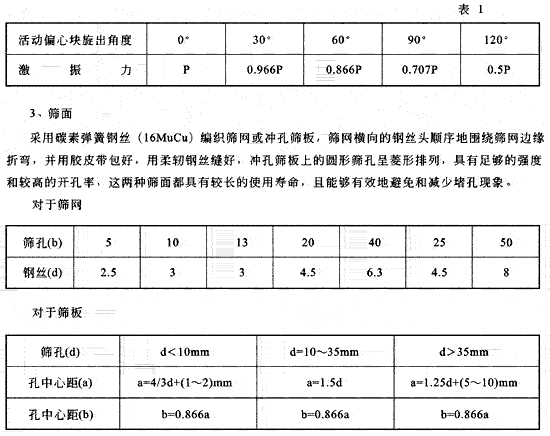

　　每組偏心塊由固定偏心塊和活動偏心塊組成，只要改變活動偏心塊對固定偏心塊在圓周方向的相對位置，使可以改變偏心塊的合成偏心距，進而調整激振力的大小，使用時可根據現場需要，調節激振力到所需位置，如表1所示。

　　橡膠簧：

　　用邵氏硬度為50和60的丁晴橡膠作振動系統的彈性元件易于變形，能有效地抗壓、抗剪、抗扭、內阻大。非線性的剛度特性，使其通過共振區時，振幅擴大較金屬簧小得多，使用壽命長，在合理的頻率比下工作，振動效果很好。

　　支座：

　　用型鋼焊成，作為振動質體的支撐，結構能保證足夠的強度與剛度，能合理安放彈性元件，便于安裝與維護。

　　四、選型

　　用戶可根據所允許的工作空間，生產能力，物料性質等因素進行綜合考慮，并參照YZDS系列振動篩的技術參數和特性來選型,對篩面性質(篩網、篩板及其篩孔大小、開孔率)的選擇，主要取決于物料性質(粘性、粒度、含水量等)，用戶可根據具體情況而定。

　　五、技術參數

　　YZDS系列圓振動篩技術參數


　　六、訂貨須知

　　1、訂貨時須寫清選用型號，確定好數量，要貨日期。

　　2、請注明篩面性質(篩網、篩板及其篩孔尺寸)。

　　3、本系列振動篩亦可根據用戶要求設計成雙層篩。

　　4、本廠亦可為用戶設計各種非標振動篩。
