一、型號表求方法

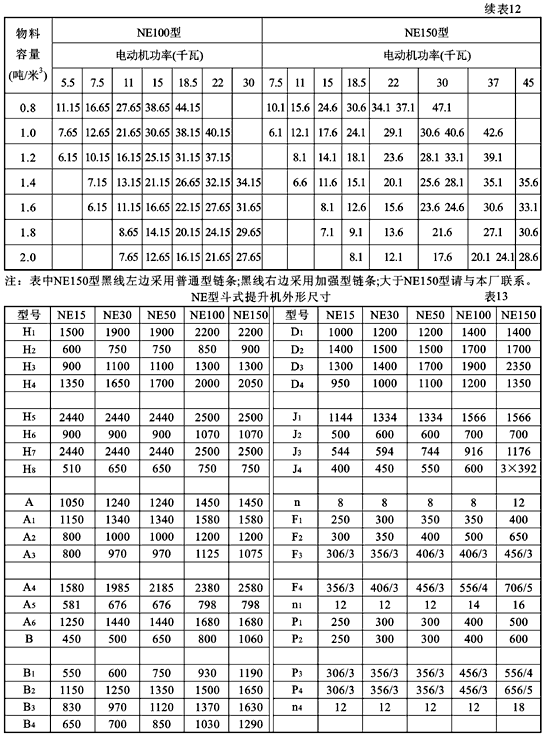

　　NE型斗式提升機的規格性能列入表10；驅動裝置型號列入表11；不同提升高度所需的驅動裝置功率列入表12。 驅動裝置有左裝和右裝兩種，可按用戶要求配置。面對提升機進料口，驅動裝置在提升機左側為左裝；在右側為右裝。

　　二、概述用途及特點

　　NE型斗式提升機為板鏈?zhǔn)健⒅亓φT導卸料的提升設備。適用于垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。


　　該機與其他提升機比較，其特點是：
　　1 采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；
　　2 采用較低的鏈速度(o．5米/秒)；
　　3 采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。



　　三、技術參數

　　四、外形及安裝尺寸

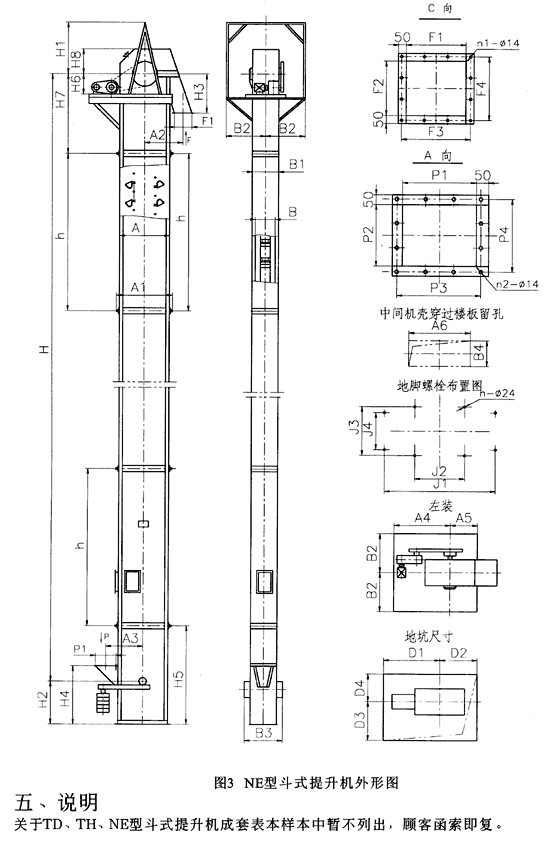

　　NE型提升機的外形尺寸見圖3和表13。提升機頂設有檢修用的起吊支架，若提升機設在室內，且提升機頂部設有土建吊鉤時，可在訂貸時提出取消頂部起吊支架。提升機的上機殼設有驅動裝置平臺，若現場空間不能滿足平臺要求的尺寸時，可按現場實際情況配制非標準尺寸平臺．但應在訂貨時提出。

　　NE型提升機的組合尺寸本樣本中暫末列出，每臺提升機一股只配套一節帶有檢視門的中間機殼。若用戶要求增加帶檢視門中間機殼數量或改變檢視門的開孔位置，應在訂貨時注明。
